直流系统绝缘监测装置改造
工程背景：
某公司主厂房1、2号机直流充电机为GZDW2×210/230-M-GK型高频开关充电装置，1号机两段直流母线屏共有37个负荷支路，2 号机两段直流母线屏共有41个负荷支路，安装有蓄电池在线检测装置。
网控室直流充电机为GZDW2×210/230-M-GK型高频开关充电装置，两段直流母线屏分别有67个负荷支路，安装有蓄电池在线检测装置。
主厂房1、2号机及网控室直流微机绝缘监测装置采用的是WJY-3000A微机型绝缘检测仪，装置各功能单元采用模块化结构，配置由主机、电流变送器以及CT采集模块组成，主机检查正负直流母线的对地电压，通过对地电压计算出正负母线对地绝缘电阻。当绝缘电阻低于设定的报警值时，自动启动支路巡检功能。
工程内容：
一.2号机主厂房直流系统绝缘装置改造
2号机主厂房直流系统1#馈线柜、2#馈线柜、3#馈线柜4#馈线柜更换绝缘检测装置，拆除旧微机绝缘监测仪，旧CT信号采集装置，拆除旧CT互感器，安装新绝缘监测模块IIUM02，显示屏IMUM12F和58个开口CT互感器，其中4个大CT互感器，54个小CT互感器。
新模块接线完成后在显示屏上设置相关参数，检查母线对地电压值，母线对地电阻值，支路负载对地电阻值，开口CT互感器感应电压是是否在检测范围内，新绝缘监测系统功能是否正常运行，对瞬时接地、交流窜入和直流互窜等绝缘故障能否告警。
二 .网控室直流系统绝缘装置改造
网控室直流系统1#直流馈线柜、2#直流馈线柜更换绝缘检测装置，拆除旧微机绝缘监测仪，拆除旧CT互感器的接线，旧CT互感器不拆除，安装新绝缘监测模块IIUM02，显示屏IMUM12F和100个开口CT互感器。
新模块接线完成后在显示屏上设置相关参数，检查母线对地电压值，母线对地电阻值，支路负载对地电阻值，开口CT互感器感应电压是是否在检测范围内，新绝缘监测系统功能是否正常运行，对瞬时接地、交流窜入和直流互窜等绝缘故障能否告警。
直流系统馈线柜绝缘装置改造对比

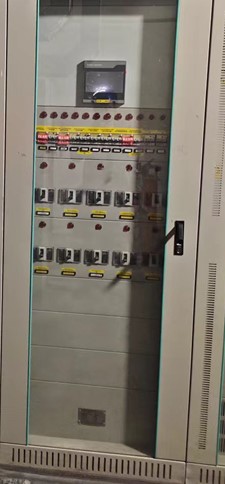

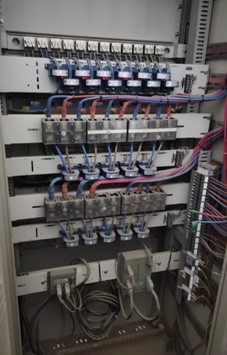

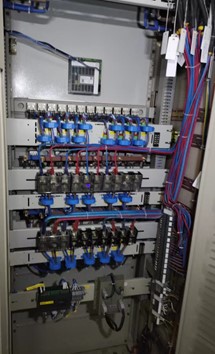

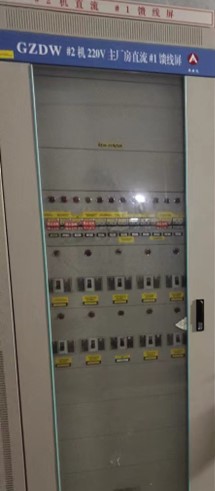

改造前

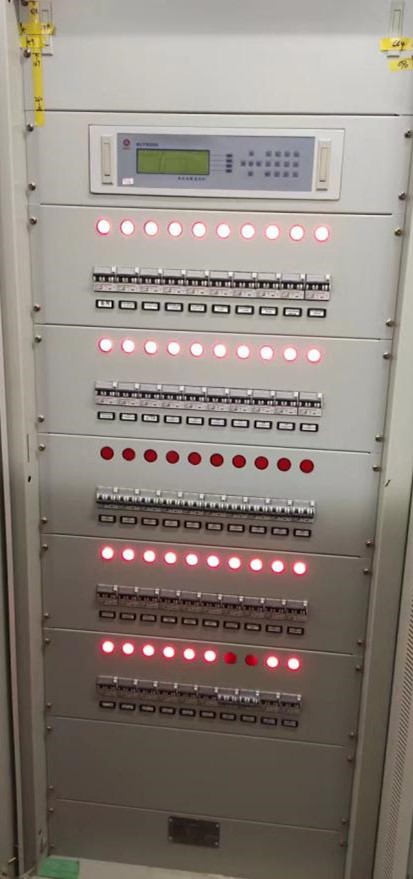

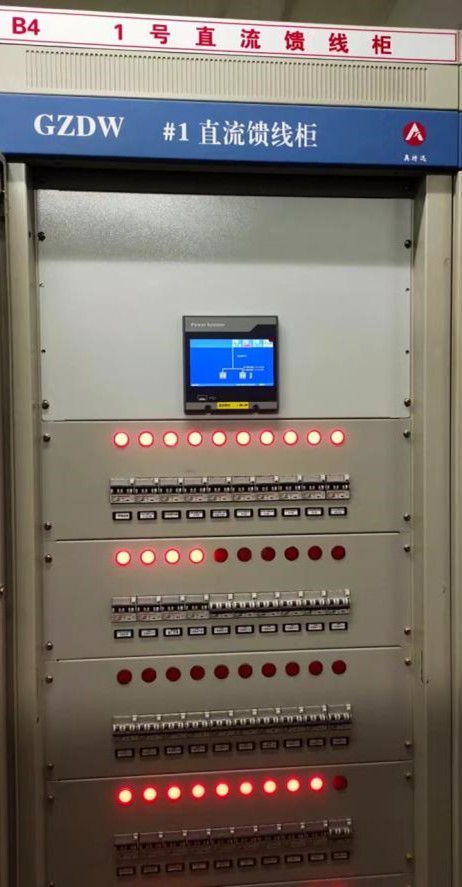

改造后
直流馈线柜改造改造对比

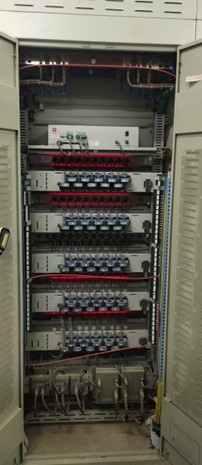

改造前

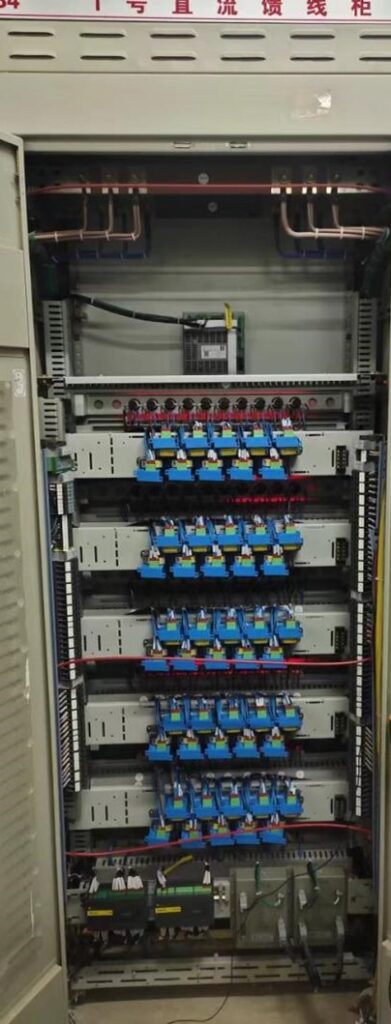

改造后
工程总结：
此次改造解决了2号机主厂房及网控室直流装置系统存在功能缺失的故障，增加了2号机主厂房及网控室直流装置系统的功能，加强直流装置系统的稳定性、供电可靠性及降低系统故障率，减少维护的工作量，以提高直流装置系统运行的可靠性。完善绝缘监测功能，增加交流窜入直流、直流互窜监测功能。
